镀锌扁矩形钢管
宽阔的固定面. 紧凑的截面深度. 实际金属制造的锌保护.
QIDAMT镀锌扁矩形钢管结合了空心碳钢型材和镀锌表面. 其浅矩形轮廓适合家具部件, 展示架, 隔断和金属装配体的空间, 外观和装配尺寸很重要.
产品优势一览
紧凑扁平外形
不等边提供宽阔的附着面，同时保持较小的截面深度. 这有助于设计师安装面板, 有限组装空间内的家具框架和填充组件.
表面镀锌
锌为钢表面提供腐蚀保护. 涂装路线, 可以指定覆盖范围和厚度，以匹配预期的使用环境和饰面要求.
高效的空心几何形状
与相同外部尺寸的实心棒相比，空心中心减少了材料. 平面也可以对齐, 在制造过程中更容易规划连接和安装.
Galvanized Tube Range
QIDAMT supplies flat rectangular tube for compact fabricated assemblies alongside 预镀锌方形和矩形钢管 和 热镀锌圆钢管. The range provides different section shapes for panel frames, 家具部件, partitions and general metalwork.
山东齐达金属科技有限公司, 有限公司. 总部位于聊城, 山东, 中国. Product selection covers section dimensions, steel grade, zinc coating and delivery requirements, with each combination defined in the agreed order specification.
产品技术参数
| 范围 | 描述 |
|---|---|
| 产品名称 | 镀锌扁矩形钢管 / 扁平胃肠管 / 矩形空心截面 (右心轴) |
| 基材 | 碳素钢; 根据商定的材料规格的牌号和机械性能 |
| 断面形状 | 具有不等外边和成型角的封闭空心矩形截面 |
| 尺寸符号 | 宽×高×厚×长: 外宽边×外浅边×公称壁厚×长度 |
| Flat profile size references | 40 × 10, 60 × 10 和 60 × 20 毫米; larger outside side listed first |
| 壁厚 | 指定标称钢厚度（毫米）和适用的公差; 已发布的市场示例见下面的尺寸表 |
| 长度 | 5 米和 6 m 出现在参考市场目录中; QIDAMT订单长度和切割公差单独商定 |
| 镀锌表面处理 | 定义预镀锌或制造后镀锌, 涂层规格, 焊接区域和切割端的内部覆盖和处理 |
| 涂层测量 | 涂层质量（g/m²）或涂层厚度（μm）, 使用指定的测试方法和验收标准 |
| 结束条件 | Open-ended tube; 切割, 根据商定的订单规格进行去毛刺和端部保护 |
| 尺寸控制 | 外形尺寸, 厚度, 长度, 直线度, 捻, 拐角几何形状和端部垂直度 |
| 交货识别 | 捆绑尺寸, 件数, 材料鉴定, 订单中定义的包装和文件 |
Size combinations, 年级, 涂层, 公差, 文件和交付可用性以已确认的 QIDAMT 订单规格为准.

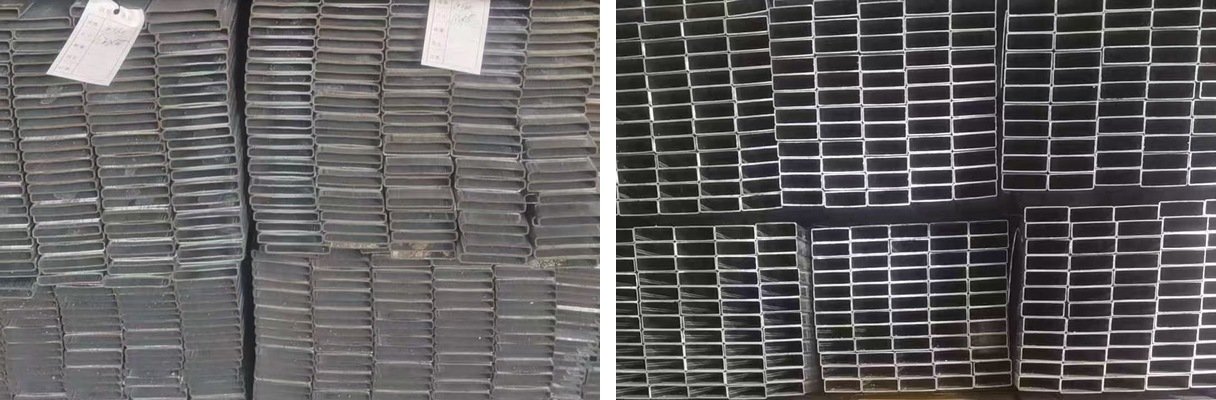

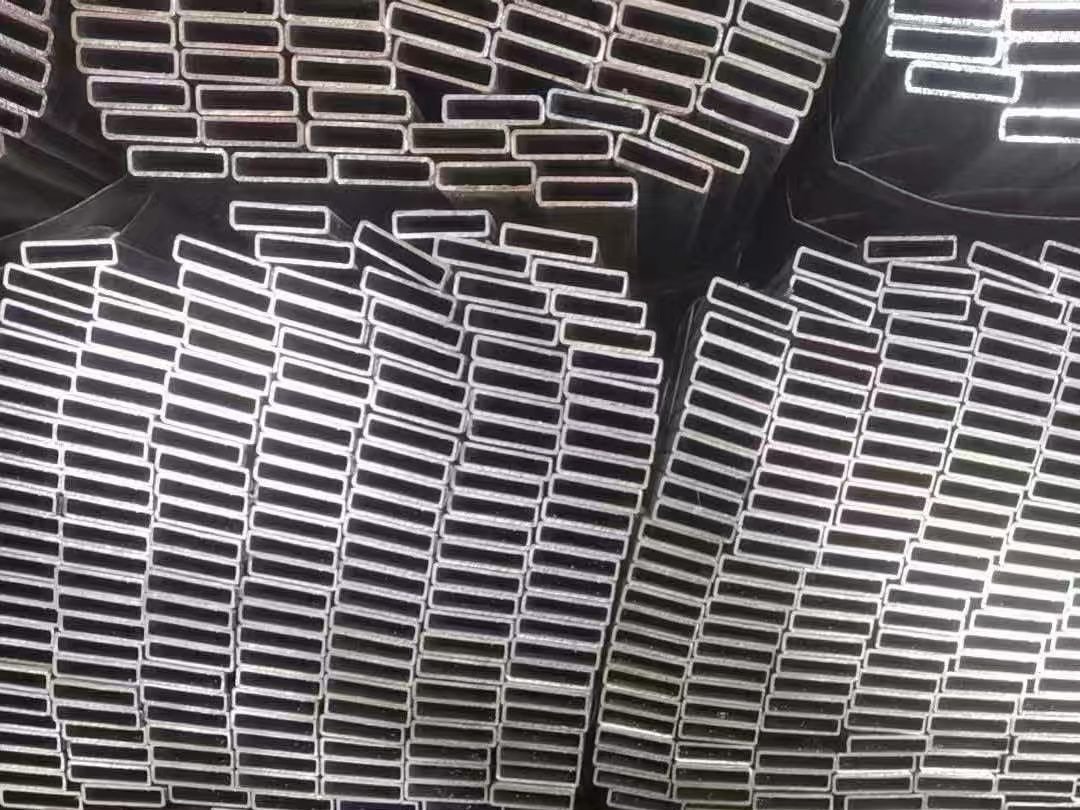

Flat Rectangular Section Details
The wide face provides a flat interface for panels and fittings. The narrow side keeps the assembly depth compact, while the hollow centre reduces mass compared with a solid bar of the same outside dimensions.
常用镀锌方矩管尺寸表
以下选择总结了已发布的镀锌空心型材目录中列出的矩形尺寸. 它有助于比较常见的编目比例和壁厚; 它是行业参考而不是 QIDAMT 库存清单. 所有尺寸均为外部尺寸，单位为毫米.
| 外形尺寸B×H (毫米) | 目录壁厚t (毫米) |
|---|---|
| 30 × 15 | 1.1 / 1.3 |
| 30 × 20 | 1.1 / 1.3 / 1.8 |
| 40 × 20 | 1.1 / 1.3 / 1.8 |
| 40 × 30 | 1.1 / 1.3 / 1.8 |
| 50 × 20 | 1.1 / 1.3 |
| 50 × 30 | 1.1 / 1.3 / 1.8 |
| 50 × 40 | 1.3 / 1.8 |
| 60 × 20 | 1.1 / 1.3 |
| 60 × 30 | 1.3 / 1.8 |
| 60 × 40 | 1.3 / 1.8 |
| 80 × 20 | 1.1 / 1.3 |
| 80 × 30 | 1.3 / 1.8 |
| 80 × 40 | 1.3 / 1.8 |
| 100 × 40 | 1.3 / 1.8 |
| 120 × 40 | 1.3 / 1.8 |
| 120 × 60 | 1.8 |
参考: 风琴袋, 镀锌空心型材, 检查过 29 十月 2026. 该目录列出了 5 m 的长度为 1.1 / 1.3 毫米系列和 6 m 为其 1.8 毫米系列. 它的等级, 公差和包装布置不是 QIDAMT 规范.
如何读取尺寸和估计重量
例子: 60 × 20 × 1.5 × 6000 mm描述了一个 60 毫米 宽外表面, A 20 毫米外侧, 名义上的 1.5 毫米钢壁厚和 6000 毫米 片长. 内部开口小于外部尺寸, 并且拐角具有成形半径.
用于初步质量估计, 尖角矩形钢管模型给出 千克/米 ≈ 0.0157 × t × (乙 + H−2t), 与 B, H 和 t（毫米）以及钢材密度 7850 公斤/立方米. 上面的例子大约是 1.81 公斤/米, 或者 10.88 每公斤 6 米片. 该计算不包括锌, 实际圆角半径, 焊接几何形状和制造公差; 使用批准的截面数据或测量的装运重量进行最终计算.
涂层选择和表面性能
预镀锌管 由镀锌带材制成. 焊接区域和暴露的切割端需要各自商定的保护细节. 加工后镀锌 将锌应用于已制造的物品; 涂层通道, 内表面和排水要求取决于部件的几何形状. 这些路线应单独指定，而不是根据表面亮度推断.
锌保护和浅截面几何形状有不同的用途: 涂层可解决腐蚀问题, 当年级, 方面, 壁厚和方向决定了截面的结构行为. 用于外部组件, 选择适合曝光条件的涂层系统. 焊接和切割需要适当的程序并在规定的情况下修复受损涂层.
申请指南
| 应用 | 有用的产品特性 | 设计考虑 |
|---|---|---|
| 家具和展示架 | 紧凑的深度和平坦的附着表面 | 连接设计, 外观和尺寸配合 |
| 隔板和面板框架 | 宽阔的面板接口固定面 | 紧固件位置, 面板间距和偏转 |
| 门和栅栏填充 | 规则的矩形外观和锌保护 | 接触, 制作后排水及防护 |
| 通用装配式组件 | 不等边空心截面 | 弯曲方向, 壁厚和接缝通道 |
承载和安全关键组件需要经过批准的工程设计和适当的认证材料. 本页描述的是制造管，并不将其指定为压力管.
质量检验和包装细节
完整的产品规格涵盖的不仅仅是外形尺寸. 以下检查点有助于确定图纸之间的一致性验收, 材料记录和交付的管材.
- 方面: 验证两侧, 使用商定的测量位置和公差测量钢壁厚度和工件长度.
- 形状: 检查直线度, 捻, 角型材, 端部垂直度和任何影响装配的加工特征.
- 表面和焊缝面积: 评估涂层状况, 处理标记, 根据指定的验收标准进行焊接区域光洁度和切割边缘处理.
- 鉴别: 匹配截面尺寸, 件数, 捆绑标记和商定的材料或检验记录.
- 包装: 定义捆绑重量, 尺寸分离, 捆扎, 处理运输方法的保护和标签信息.
镀锌管储存期间保持干燥、通风. 支持离地捆绑, 防止紧密表面之间积水并及时检查湿交付. 良好的处理可以保护可见光洁度和制造前材料的状况.
产品问题
扁矩管和扁钢有什么区别?
扁矩形管是空心的; 扁钢是实心的. 比较外部尺寸, 壁厚, 质量和预期的连接，而不是用一个替代另一个.
镀锌层值越大是否意味着管材越坚固?
不. 镀锌层规范描述了表面保护. 钢材强度取决于材料等级, 截面几何形状和适用的测试要求.
所有矩形管尺寸是否都包含在相同的厚度范围内?
不. 尺寸和厚度组合取决于生产路线和产品规格. 该图表给出了特定的已发布组合，而不是暗示每种厚度都适用于每种外部尺寸.
哪些信息决定了某个部分是否适合我的装配体?
外形尺寸, 壁厚, 拐角几何形状, 公差, 片长, 孔位置和接头设计都会影响配合. 浅边特别小的地方, 检查图纸上的内部间隙和紧固件布置.
